Pintu Tunggal Vs. Penutup Listrik Pintu Ganda: Cara Memilih Konfigurasi yang Tepat

A kandang satu pintumenyediakan satu bukaan depan yang berkesinambungan, sehingga praktis untuk lemari kompak dan pemasangan dengan tata letak komponen yang relatif mudah. Penutup pintu ganda membagi akses depan menjadi dua bagian, yang lebih cocok untuk lemari lebih luas yang berisi beberapa baris peralatan listrik. Pilihan yang tepat bergantung pada dimensi kabinet, tata letak internal, lingkungan pemasangan, dan tingkat perlindungan yang diperlukan.



Apa Perbedaan Antara Kandang Listrik Satu Pintu dan Dua Pintu?

Perbedaan utamanya terletak pada struktur akses depannya. Hal ini mempengaruhi pergerakan pintu, aksesibilitas komponen, dan penataan peralatan di dalam enclosure.

Faktor Perbandingan	Kandang Satu Pintu	Kandang Dua Pintu
Struktur depan	Satu pintu utama	Dua pintu depan
Aplikasi khas	Panel kontrol dan kotak distribusi yang ringkas	Kabinet kontrol yang lebih luas dan rakitan listrik yang lebih besar
Pembukaan pintu	Satu pintu berayun ke luar	Dua pintu terbuka sesuai dengan desain engsel dan pengunci
Tata letak internal	Cocok untuk pengaturan komponen terkonsentrasi	Cocok untuk peralatan yang didistribusikan di area pemasangan yang lebih luas
Izin instalasi	Membutuhkan izin untuk ayunan pintu penuh	Setiap pintu memiliki area ayunnya sendiri
Akses pemeliharaan	Akses langsung melalui satu bukaan	Akses dapat diatur melalui satu atau kedua pintu
Pertimbangan desain	Lebar pintu, ruang pemasangan, dan arah bukaan	Penyelarasan pintu, pengaturan penutupan tengah, dan penyegelan

Ini adalah kecenderungan desain umum dan bukan aturan absolut. Kabinet satu pintu yang besar mungkin dapat digunakan, sementara apintu gandakonfigurasi juga dapat digunakan untuk selungkup yang lebih kecil jika pengaturan peralatan memerlukannya.



Kapan Anda Harus Memilih Kandang Listrik Satu Pintu?

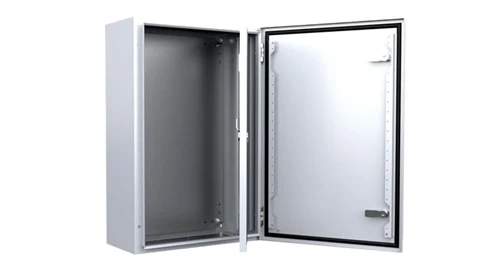

Konfigurasi satu pintu sering kali sesuai jika enklosur memiliki permukaan depan yang relatif sempit dan peralatan internal dapat dipasang dan diservis melalui satu bukaan.

Instalasi Peralatan Kompak

Untuk kotak distribusi kecil, panel kendali mesin, dan unit kendali listrik lokal, satu pintu dapat memberikan akses yang cukup ke pemutus arus, blok terminal, relai, dan komponen lainnya. Struktur depan yang lebih sederhana juga dapat mengurangi jumlah komponen perangkat keras pintu yang dibutuhkan.

Pengkabelan dan Perawatan Mudah

Ketika sebagian besar komponen dipasang pada satu pelat belakang, teknisi dapat mengakses posisi pengkabelan dan pemasangan melalui satu bukaan. Pengaturan ini sangat berguna ketika tata letak peralatan tidak memerlukan zona akses terpisah.

Lebar Kabinet Dibatasi

A kandang satu pintumungkin cocok untuk pemasangan di mana lebar kabinet terbatas tetapi tersedia jarak yang cukup agar pintu dapat diayun terbuka. Namun, lengkungan bukaan pintu yang sebenarnya harus dicocokkan dengan dinding, mesin, baki kabel, dan lemari lain di dekatnya.

Sebelum menyelesaikan desain, verifikasi sudut bukaan, posisi engsel, lokasi pegangan, dan jarak bebas untuk komponen yang dipasang pada pintu itu sendiri.



Kapan Kandang Listrik Dua Pintu Lebih Cocok?

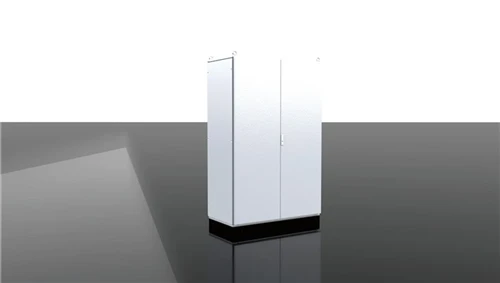

Penutup pintu ganda biasanya dipertimbangkan untuk kabinet yang lebih luas yang berisi rakitan listrik yang lebih besar atau memerlukan akses ke area pemasangan yang luas.

Tata Letak Komponen yang Lebih Luas

Rakitan distribusi daya, sistem PLC, penggerak frekuensi variabel (VFD), dan grup terminal dapat menempati bagian kabinet yang berbeda. Dua pintu dapat memberikan akses melintasi bagian depan yang lebih luas tanpa memerlukan satu panel pintu yang berkesinambungan.

Penataan internal harus tetap memberikan ruang yang cukup untuk saluran kabel, tikungan kabel, ventilasi komponen, dan pekerjaan pemeliharaan.

Lebih Banyak KelolaDimensi Pintu yang mampu

Untuk kabinet lebar, membagi bagian depan menjadi dua pintu dapat membuat setiap pintu lebih sempit daripada satu panel lebar penuh. Hal ini dapat membantu penanganan dan akses, meskipun dimensi pintu yang sesuai bergantung pada ketebalan lembaran, penguatan, kapasitas engsel, dan desain kabinet secara keseluruhan.

Akses ke Area Peralatan Berbeda

Tergantung pada tata letak kabinet dan sistem penguncian, teknisi mungkin dapat membuka satu pintu untuk mengakses bagian tertentu tanpa membuka kedua pintu. Hal ini berguna ketika desain mendukung zona akses terpisah, namun tidak boleh diasumsikan bahwa setiap penutup pintu ganda menyediakan akses independen ke kompartemen yang diisolasi secara elektrik.

Insinyur harus memastikan apakah pintu dapat beroperasi secara mandiri dan apakah diperlukan penghalang internal atau pengaturan penguncian terpisah.



Bagaimana Ruang Instalasi dan Akses Pemeliharaan Mempengaruhi Pilihan?

Konfigurasi pintu harus dievaluasi berdasarkan lokasi pemasangan sebenarnya, bukan hanya dimensi luar enklosur.

Pertimbangkan tiga faktor ini:

Izin depan:Ukur jarak yang tersedia antara kabinet dan peralatan di dekatnya. Kedua konfigurasi tersebut membutuhkan ruang agar pintu dapat diayunkan ke luar.

Akses kerja:Berikan ruang yang cukup bagi teknisi untuk memeriksa komponen, menggunakan perkakas, melepas pelat pemasangan jika ada, dan mengganti peralatan.

Instalasi yang berdekatan:Di deretan lemari, periksa apakah pintu yang terbuka akan mengganggu unit di sekitarnya atau menghalangi lorong.

Desain pintu ganda tidak secara otomatis memerlukan jarak total yang lebih sedikit. Keuntungannya adalah bukaannya dapat dibagi menjadi dua pintu, yang dapat meningkatkan pengaturan akses tergantung pada ruang yang tersedia.

Untuk kabinet yang dipasang di koridor servis sempit, gambar tata letak yang menunjukkan ayunan pintu dan area perawatan dapat membantu mengidentifikasi potensi gangguan sebelum produksi.



Apakah Konfigurasi Pintu Mempengaruhi Perlindungan IP?

Penutup listrik satu pintu dan dua pintu dapat dirancang untuk tingkat perlindungan masuknya yang ditentukan. Jumlah pintu saja tidak menentukan apakah suatu enklosur memenuhi peringkat IP tertentu.

Kinerja perlindungan bergantung pada beberapa detail konstruksi:

Elemen Desain	Apa yang Harus Diperiksa
Gasket pintu	Jalur penyegelan berkelanjutan dan kompresi yang sesuai
Penyelarasan pintu	Kontak yang konsisten antara pintu dan badan penutup
Engsel dan kunci	Penempatan yang benar dan kekuatan penutupan yang memadai
Entri kabel	Pelat kelenjar, kelenjar kabel, dan pengaturan penyegelan yang sesuai
guntingan	Penyegelan yang tepat di sekitar layar, sakelar, dan komponen terpasang lainnya
Kondisi instalasi	Pemasangan yang benar dan sesuai dengan lingkungan pengoperasian yang diinginkan

Misalnya, penutup dinding IP66 dapat menggunakan struktur tepi yang dibentuk, paking penyegel, dan antarmuka entri kabel yang disegel. Kabinet berdiri di lantai dengan peringkat IP55 memiliki persyaratan perlindungan yang berbeda dan harus dinilai berdasarkan lingkungan yang dimaksudkan.

Selalu konfirmasikan peringkat IP yang diperlukan dan dokumentasi pengujian atau sertifikasi khusus konfigurasi. Jangan berasumsi bahwa kandang satu pintu memiliki tingkat perlindungan yang lebih tinggi dibandingkan model pintu ganda, atau sebaliknya.



Apa yang Harus Anda Konfirmasi Sebelum Memesan?

Setelah konfigurasi pintu dipilih, spesifikasi berikut harus ditinjau sebelum meminta penawaran.

Dimensi kabinet:Konfirmasikan lebar eksternal, tinggi, kedalaman, ruang pemasangan yang tersedia, dan area pemasangan internal yang diperlukan.

Bahan dan ketebalan:Tentukan tingkat baja, baja tahan karat, atau aluminium yang diperlukan, bersama dengan ketebalan bodi, pintu, dan pelat pemasangan.

Tata letak komponen internal:Memberikan posisi dan dimensi pemutus sirkuit, PLC, VFD, blok terminal, dan komponen utama lainnya.

Perangkat keras pintu:Konfirmasikan sisi engsel, sudut bukaan, jenis kunci, pegangan, dan apakah pintu perlu dibuka secara mandiri.

Entri dan pemutusan kabel:Tunjukkan lokasi masuknya kabel, ukuran kelenjar, bukaan panel kontrol, dan persyaratan ventilasi apa pun.

Permukaan akhir dan perlindungan:Tentukan perawatan pelapisan atau permukaan, lingkungan pengoperasian, dan peringkat IP yang diperlukan.

Persyaratan produksi:Berikan gambar, toleransi, kuantitas, detail pelabelan, dan persyaratan perakitan apa pun.

Membagikan rincian ini sejak dini akan membantu produsen selungkup mengevaluasi struktur sebelum fabrikasi dan mengurangi risiko perubahan setelah kabinet diproduksi.



Mengapa Memilih Prota untuk Pembuatan Kandang Listrik?

Anji Huacheng Listrik Co., Ltd.,beroperasi di bawah merek Prota, menyediakan pembuatan dan penyesuaian penutup logam untuk aplikasi industri dan OEM. Dukungan tekniknya mencakup desain penutup, pemilihan material, fabrikasi lembaran logam, dan perakitan.

Proses manufaktur Prota meliputi pemotongan laser, pembengkokan CNC, pengelasan, dan pelapisan bubuk. Proses-proses ini mendukung produksi badan penutup, panel pintu, struktur pemasangan, dan bukaan khusus sesuai dengan gambar yang disetujui dan persyaratan proyek.

Untuk pintu tunggal danpintu gandaproyek, konfigurasi dapat dievaluasi bersama dengan dimensi kabinet, posisi komponen internal, pengaturan engsel dan kunci, entri kabel, dan tingkat perlindungan yang diperlukan. Inspeksi material, verifikasi dimensi, dan pemeriksaan kualitas permukaan juga merupakan bagian dari proses pengendalian kualitas yang dinyatakan oleh perusahaan.

Pelanggan dapat memberikan gambar 2D, model 3D, atau spesifikasi teknis untuk ditinjau. Hal ini memungkinkan pengaturan pintu dan struktur penutup untuk dipertimbangkan bersama dengan kondisi pemasangan dan akses pemeliharaan daripada dipilih berdasarkan ukuran kabinet saja.
